Baofeng UV-6RA e HTs semelhantes - Comunicação Serial

Imagem

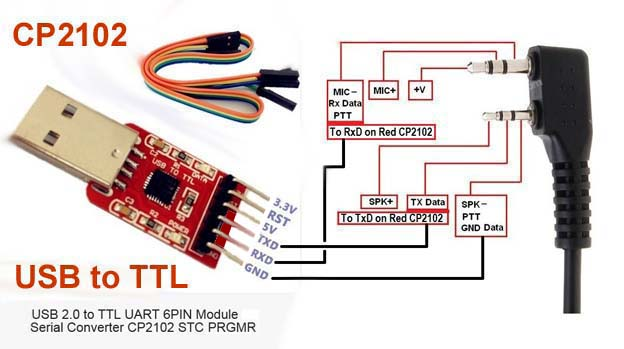

Para configurar o HT através do computador é necessário um cabo programador, este faz a comunicação serial através das portas P2 3,5mm (saída áudio) e P1 2,5mm (entrada do microfone) com o computador, via porta USB, usando um conversor USB TTL Serial. Comprar pela internet apenas um cabo, sai caro por causa do frete e comprar nos sites chineses demora para chegar, como tinha um destes conversores USB TTL Serial em casa e os conectores P1 e P2, pesquisei como deveria fazer as conexões, em miklor.com, encontrei o seguinte esquema: Montei conforme apresentado e não funcionou corretamente, resolvi inverter as conexões RX e TX e funcionou perfeitamente com o Baofeng UV-6RA, abaixo a tabela com descrição das conexões e foto de como ficou:
